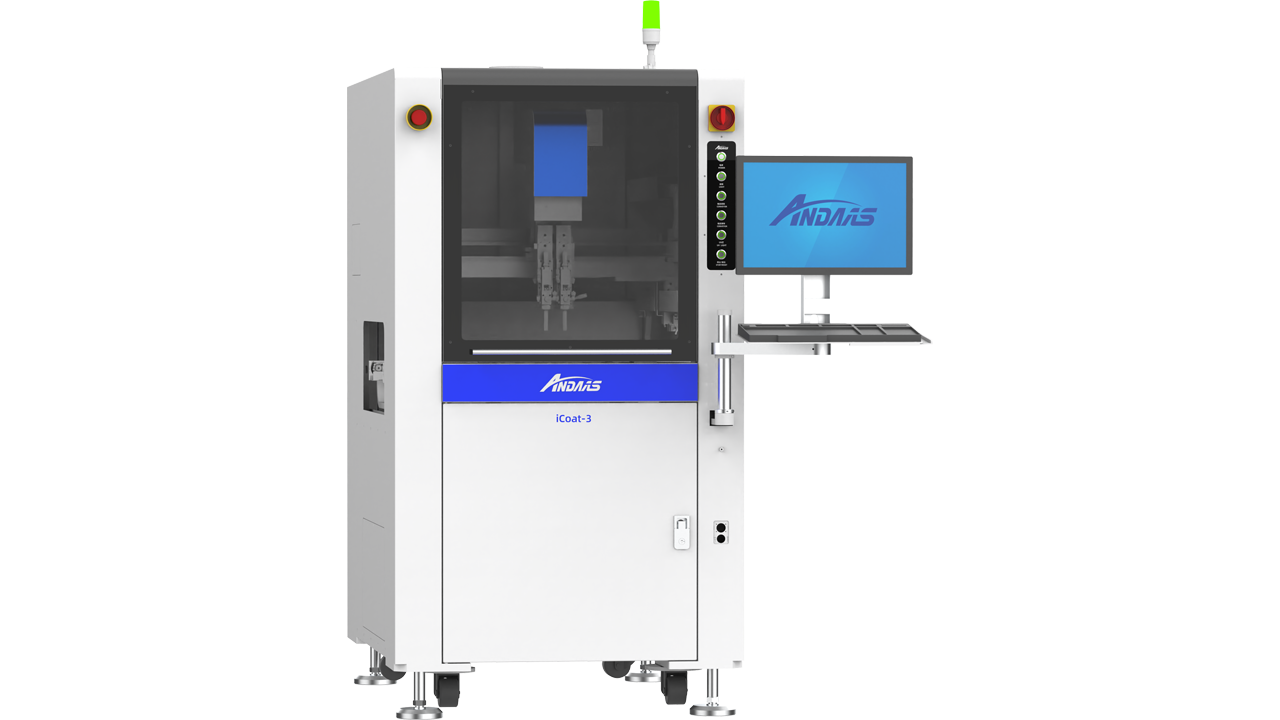

iCoat-3系列精密涂覆机

产品介绍: 基板正反面选择性涂覆元器件、引脚的精确选择性涂覆
面料:
型号: iCoat-3
应用: 基板正反面选择性涂覆
咨询热线: 400-660-7690转1

应用范围:

基板正反面选择性涂覆

元器件、引脚的精确选择性涂覆


产品特点:

适用于多行业涂覆应用,多拼版,高产能需求,制程工艺多样的大面积选择性涂覆工艺

多种阀体配置,多样阀体排列,适应多样拼板生产需求

设备自带喷涂效果检测功能,可人工实时检测喷涂品质


产品优势:
技术规格:
类型规格iCoat-3iCoat-3AiCoat-3BiCoat-3C
涂覆参数涂覆行程

X=450mm

Y=450mm

Z=100mm

X=200mm

Y=450mm

Z=100mm

X=220mm

Y=450mm

Z=100mm

X=200mm

Y=440mm

Z=100mm

元件最大高度输送面上下各 90mm
PCB 边缘空间≥ 5mm
单次涂覆宽度2-30mm
传送系统工作方向左→右 ( 标配 ) □ 右→左□
输送高度900±20mm
输送速度2-13m/min
运动系统胶阀数量双阀一字排列双阀可调间距 + 倾斜四阀一字 + 倾斜四阀前后 + 前双阀 倾斜
最大移动速度800mm/s
重复精度±0.02mm
设备厂区要求外型尺寸L=900mm W=1300mm H=1675mm
设备重量530kg
设备气压≥ 0.4Mpa
排风量要求15m3 /min
设备电源AC220V 50/60HZ
设备总功率2.2kw
控制及操作系统控制方式工控机 + 运动控制卡
运行软件安达控制软件 +Windows 系统
编程方式示教 / 键鼠套
通讯端口SMEMA 接头
