流体&系统应用 专业的品牌服务,为您创造更高的价值

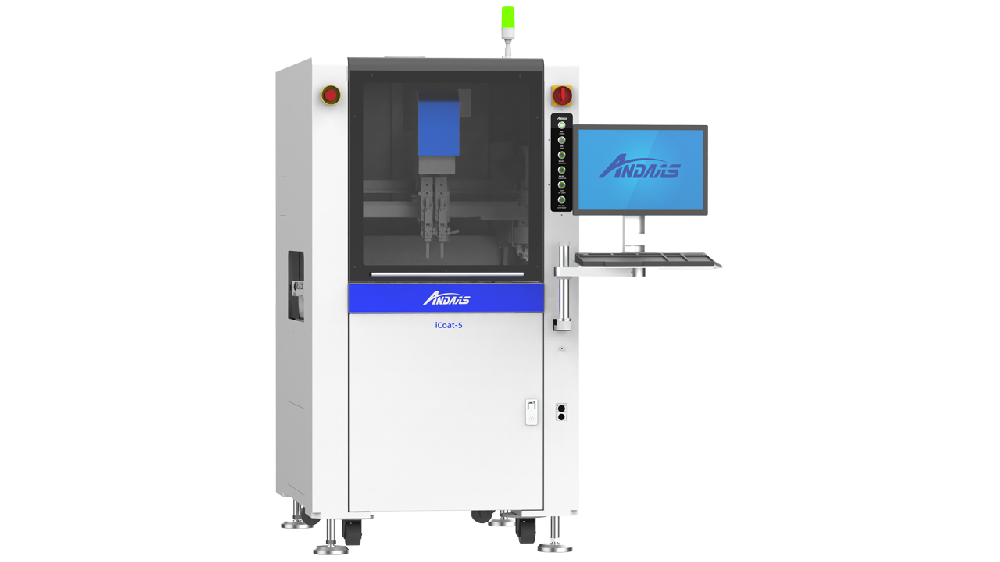

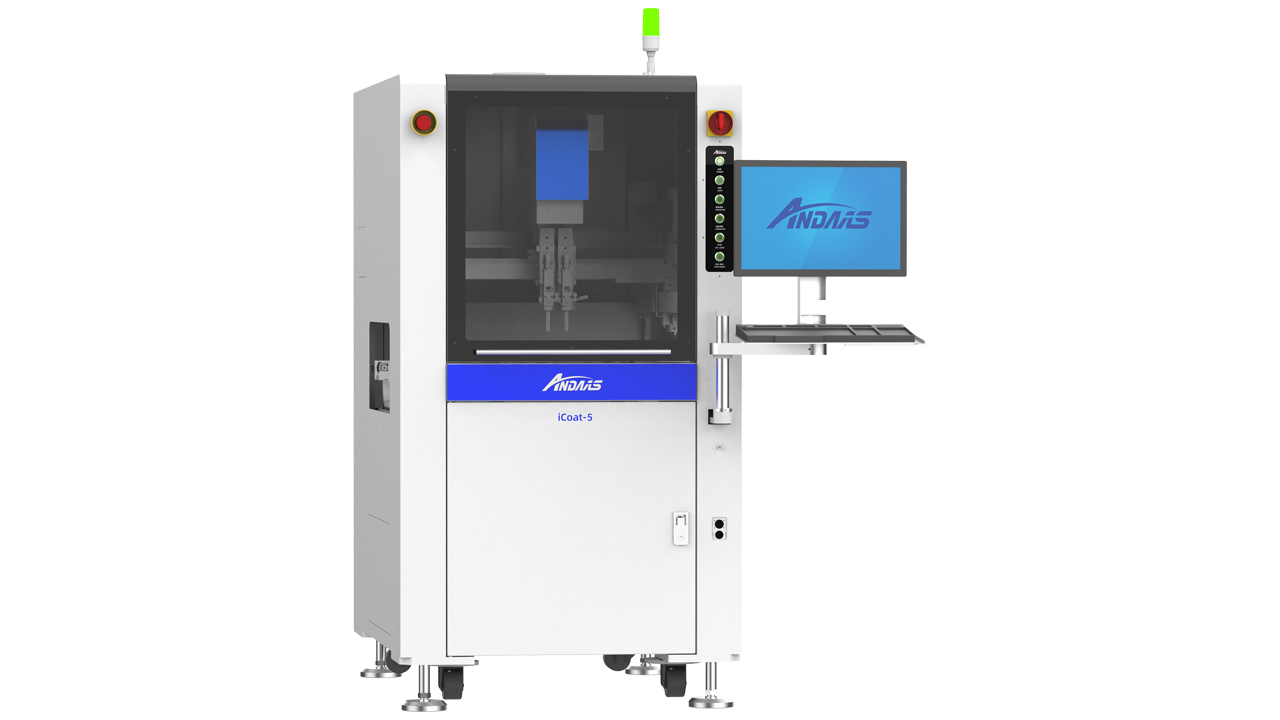

iCoat-5系列精密涂覆机

产品介绍: 异形元件,阴影区域涂覆要求
面料:
型号: iCoat-5
应用: 基板正反面选择性涂覆
咨询热线: 400-660-7690转1

应用范围:

基板正反面选择性涂覆

元器件、引脚的精确选择性涂覆


产品特点:

多方位多角度的喷涂工艺,解决高零件死角喷涂问题

适用产品零件种类复杂,零件高度多变,高速度高精度喷涂要求

伺服电机搭配进口模组组成的传动装置,稳定性好,产品一致性高

设备自带喷涂效果检测功能,可人工实时检测喷涂品质


产品优势:
技术规格:
类型规格iCoat-5iCoat-5s
涂覆参数涂覆行程X=450 Y=450 Z=100(mm)
元件最大高度输送面上下各 90mm
PCB 边缘空间≥ 5mm
单次涂覆宽度2-30mm( 根据阀体不同 )
传送系统工作方向左→右 ( 标配 ) □ 右→左□
输送高度900±20mm
输送速度2-13m/min
调幅方式软件全自动 + 按钮式电动
运动系统U 轴配置U 轴双阀结构 , 前双阀可倾斜U 轴三阀结构 , 前双阀带倾斜 , 后阀不可倾斜
最大移动速度800mm/s
重复精度±0.02mm
设备厂区要求外型尺寸L900×W1300×H1675(mm)
设备重量570kg
传输马达功率DC24V 69W×2
设备气压≥ 0.4Mpa
排风量要求15m3 /min
设备电源AC220V 50/60HZ
设备总功率2.4kw
控制及操作系统控制方式工控机 + 运动控制卡
运行软件安达控制软件 +Windows 系统
编程方式示教 / 键鼠套


广东安达智能装备股份有限公司
