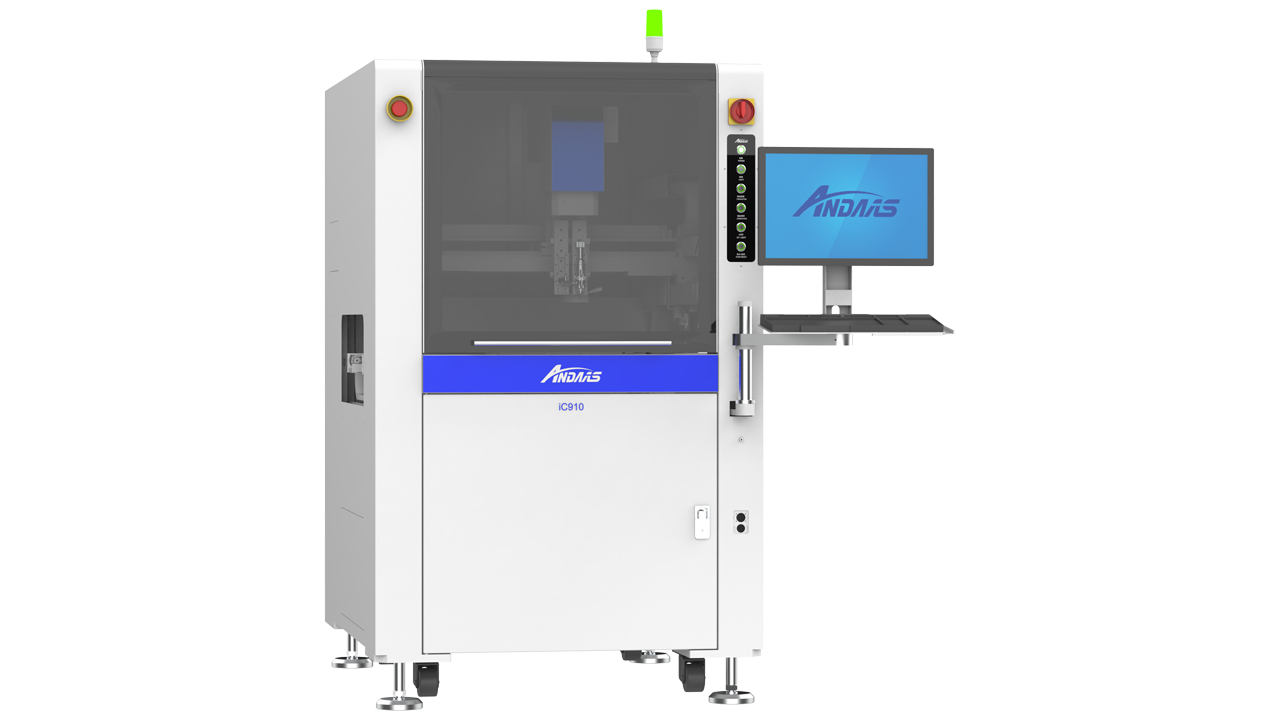

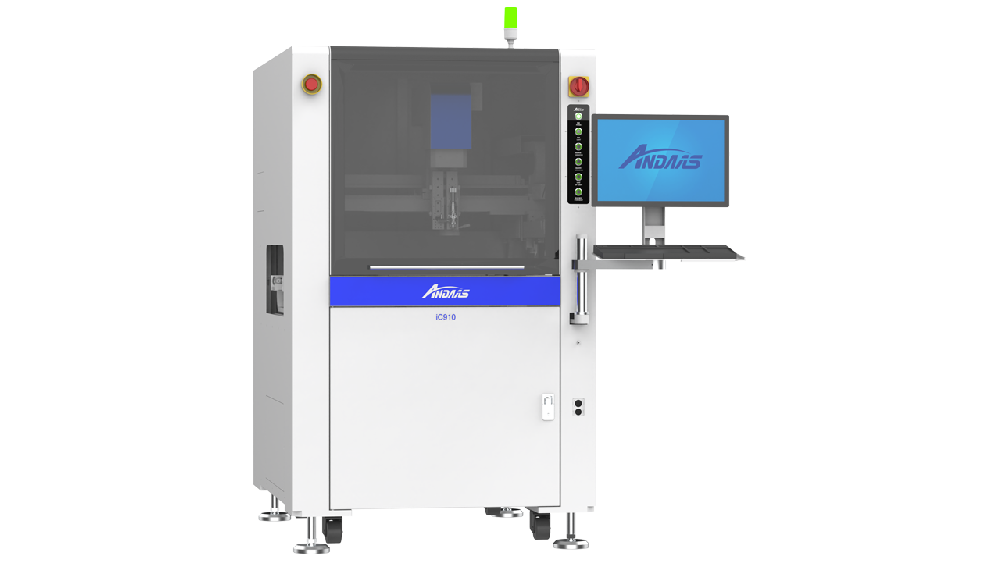

iC910精密涂覆机

产品介绍: 在线式、四轴、一喷头
面料:
型号: iC910
应用: 基板正反面选择性涂覆
咨询热线: 400-660-7690转1

应用范围:

基板正反面选择性涂覆

元器件、引脚的精确选择性涂覆


产品特点:

采用电脑+运动控制器,WINDOWS操作系统,故障声光报警及菜单显示

编程采用手动示教,操作简单快捷

整体式钢制运动平台,确保运行平稳

X,Y,Z,U四轴运动

采用伺服马达+滚珠丝杆驱动

运行精度0.02mm

专用铝合金轨道及不锈钢输送链条

配备废气收集过滤系统和排放口

配备SMEMA接口可与其他设备通讯


产品优势:
技术规格:
类型规格iC910
涂覆参数涂覆行程X=580 Y=580 (mm)
元件最大高度输送面上下各 90mm
PCB 边缘空间≥ 5mm
单次涂覆宽度2-30mm
传送系统工作方向左→右□ 右→左□
输送高度900±20mm
输送速度2-13m/min
调幅方式软件全自动 + 按钮式电动
运动系统输送轨道专用铝合金轨道 + 不锈钢链条
最大移动速度800mm/s
重复精度±0.02mm
设备厂区要求外型尺寸L1010×W1360×H1910(mm)
设备重量600kg
传输马达功率DC24V 69W×2
设备气压0.4Mpa
排风量要求15m3 /min
设备电源AC220V 50/60HZ
设备总功率2.2kw
控制及操作系统控制方式工控机 + 运动卡
运行软件安达控制软件 +Windows 系统
编程方式 示教 / 键鼠套
通讯端口SMEMA 接头
