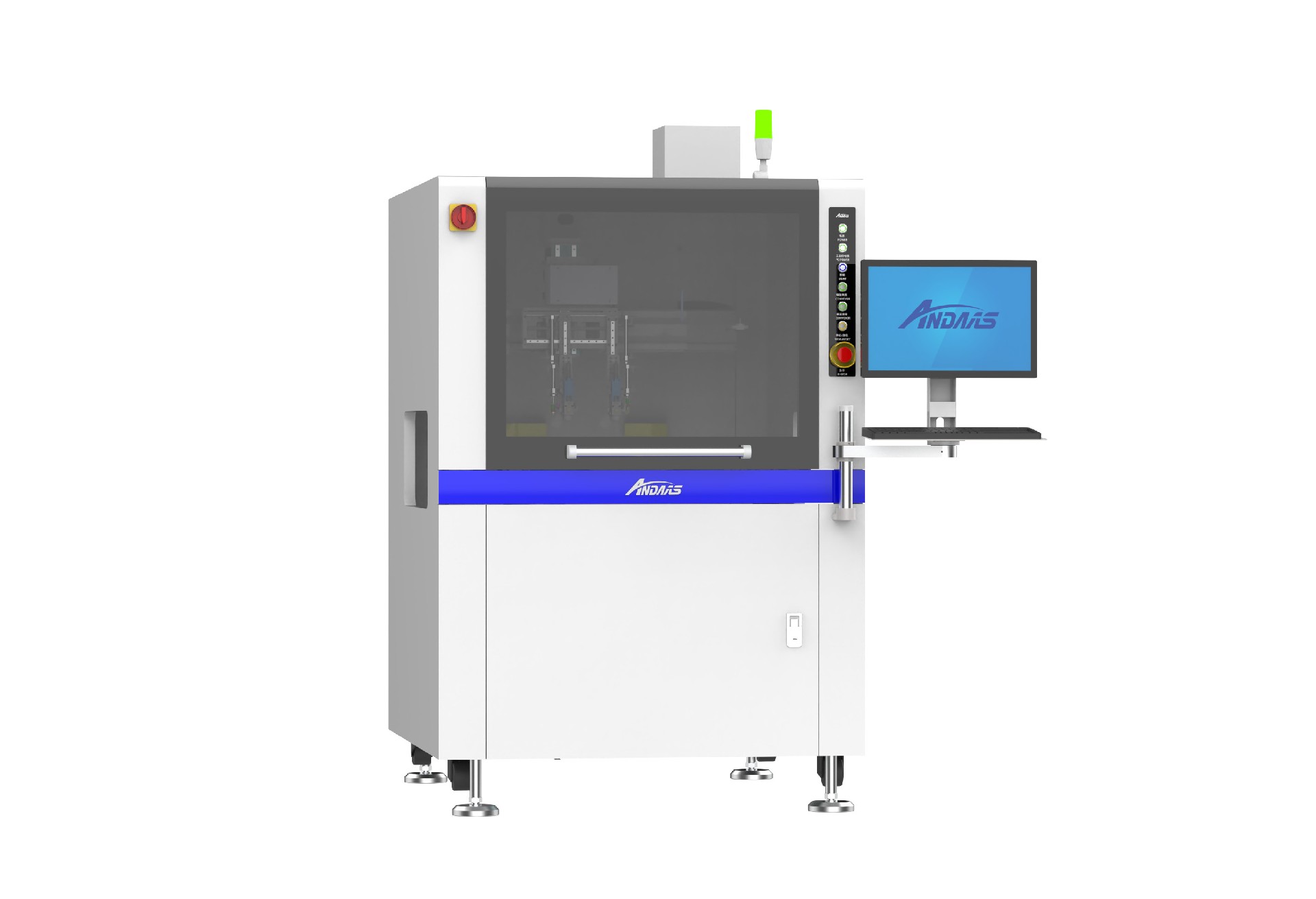

iCoat-5I 涂覆检测一体机

产品特点:

  • 涂覆检测一体，支持iCoat系列涂覆功能+定拍 AOI多涂少涂检测；

  • 配置定拍相机与海康10M镜头，单片产品AOI 检测时长5s；

  • 支持配置2~5个胶阀，支持自动等间距调宽；

  • 支持胶阀防撞功能，水平方向任意方向撞击 预警自动报警停机；

  • 采用工控机+运动控制卡，WINDOWS 操作 系统，故障声光报警及菜单显示；

  • 编程采用手动示教，操作简单快捷；

  • X、Y、Z采伺服电机+模组；

  • 配制二维码扫码（选配）；

  • 配Mes，需要提供相关接口与具体协议（选配）。

技术规格:
  功能配置  技术参数及说明功能配置  技术参数及说明
  设备型号  iCoat-5I输送高度(mm)  900±20
  外型尺寸(mm)  L1400×W1100×H1870输送速度(m/min)  2-16
  设备重量(kg)  680 输送轨道  专用铝合金轨道+不锈钢链条
  控制方式  工控机+运动卡调幅方式  自动+按钮式电动调幅
  运行软件  安达控制软件+Windows系统调幅速度(mm/min)  250
  编程方式  示教/键鼠套PCB边缘空间(mm)  ≥5
  主轴数量  X、Y、Z、C传输马达功率  57步进电机*4  100W*4
  主轴驱动  伺服马达+滚珠丝杆通讯端口  SMEMA接头
  Z轴配置  四阀一字排列，电动调宽设备气压  0.4Mpa
  涂覆行程(mm)  X:110 Y:450PCB最大尺寸(mm)  X:440;Y:350
  胶阀可调间距(mm)  63-110排风量要求(m³/min)  15
  最大移动速度(mm)  600/秒设备电源  AC220V 50～60HZ
  元件最大高度(mm)  输送面上下各100设备总功率(kw)  2.6
  承重(kg)  5 标配功能  LED紫外线检测灯
  重复精度(mm)  ±0.03  LED照明
  轨道数量  1   废液回收
  工作方向  □左 →右(标配)  静电接口
  AOI参数
  视觉参数  10MP工业彩色相机，定拍检测内容  多涂、少涂
  视野(mm)  465×350检测速度(s/pcs)  5
  像素精度(um)  127
