产品中心 推动智能制造产业升级，做世界一流的智能装备

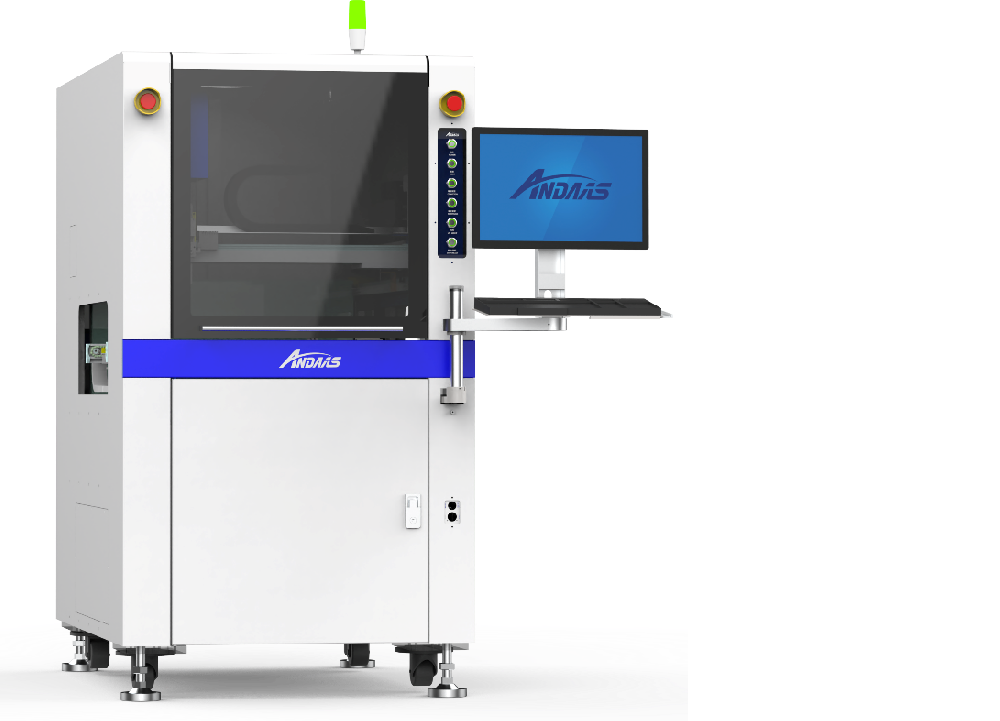

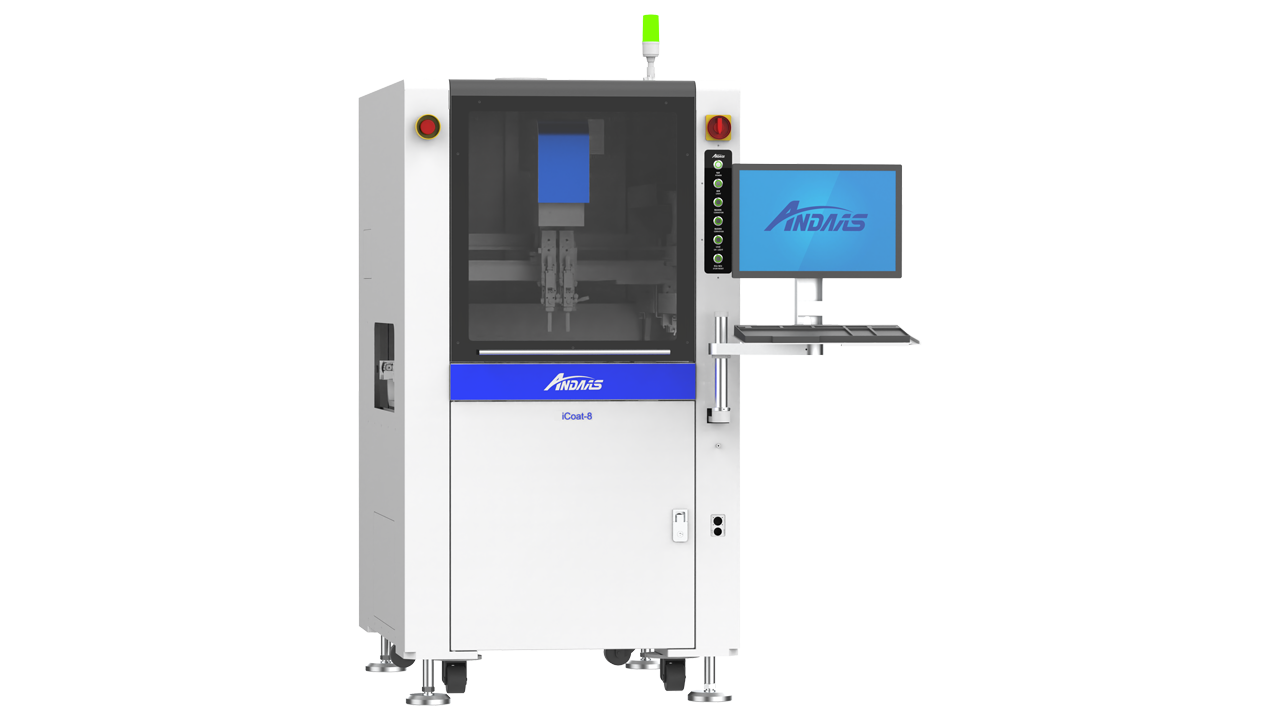

iCoat-8 精密涂覆机

产品特点:

  • ● 采用电脑+运动控制器，WINDOWS操作系统，故障声光报警及菜单显示

  • ● 编程采用手动示教，操作简单快捷

  • ● 整体式钢制运动平台，确保运行平稳

  • ● X、Y、Z三轴运动

  • ● 采用伺服马达+滚珠丝杆驱动

  • ● 胶阀自动清洗装置

  • ● 专用铝合金轨道及不锈钢输送链条

  • ● 独立涂料容器桶

  • ● 配备废气排放口

  • ● 配备SMEMA接口可与其它设备通讯

  • ● 重复精度0.02mm

技术规格:

类型规格iCoat-8iCoat-8AiCoat-8B
涂覆参数涂覆行程(mm)X:450,Y:450X:290,Y:450X:330,Y:450
元件最大高度(mm)输送面上下各90
PCB边缘空间(mm)≥5
单次涂覆宽度(mm)2-30
传送系统工作方向左→右(标配)☑ 右→左口
输送高度(mm)900±20
输送速度(mm/s)20-400
运动系统胶阀配置双阀一字排列四阀一字排列，两两一组，1/3阀间距110-210mm四阀一字排列，阀与阀最小间距50mm,1/4阀最大间距220mm
最大移动速度(mm/s)800
重复精度(mm)±0.02
设备厂区
要求		外形尺寸(mm)L900×W1300×H1710
设备重量(kg)530
设备气压(Mpa)≥0.4
排风量要求(m³/min)15
设备电源AC220V 50/60HZ
设备总功率(kW)2.2
控制及
操作系统		控制方式工控机+运动控制卡
运行软件安达控制软件+Windows系统
编程方式示教/键鼠套
通讯端口SMEMA接头

类型规格iCoat-8CiCoat-8FiCoat-8L
涂覆参数涂覆行程(mm)X:280,Y:440(胶阀垂直)X:250mm,Y:420mmX:650mm Y:650mm
元件最大高度(mm)输送面上下各90
PCB边缘空间(mm)≥5
单次涂覆宽度(mm)2-30
传送系统工作方向左→右(标配)☑ 右→左口
输送高度(mm)900±20
输送速度(mm/s)20-400
运动系统胶阀配置四阀前后排列、两两一组、左右双阀间距50-220mm双阀一字排列，双阀间距160-260mm,双阀全方位倾斜双阀一字排列
最大移动速度(mm/s)800
重复精度(mm)±0.02
设备厂区
要求		外形尺寸(mm)L900×W1300×H1710L1100×W1500×H1675
设备重量(kg)530650
设备气压(Mpa)≥0.4
排风量要求(m³/min)15
设备电源AC220V 50/60HZ
设备总功率(kW)2.2
控制及
操作系统		控制方式工控机+运动控制卡
运行软件安达控制软件+Windows系统
编程方式示教/键鼠套
通讯端口SMEMA接头

类型规格iCoat-8MiCoat-8NiCoat-8P
涂覆参数涂覆行程(mm)X:250,Y:380X:310,Y:290X:330,Y:450
元件最大高度(mm)输送面上下各90
PCB边缘空间(mm)≥5
单次涂覆宽度(mm)2-30
传送系统工作方向左→右(标配)☑ 右→左口
输送高度(mm)900±20
输送速度(mm/s)20-400
运动系统胶阀配置四阀前后排列，前两阀，后两阀，前后左右可调，X:50-200mm可调，Y:65-120mm双阀一字排列，双阀间距50-240mm可调，90°切换XY方向双阀一字排列，双阀间距50-220mm
最大移动速度(mm/s)800
重复精度(mm)±0.02
设备厂区
要求		外形尺寸(mm)L900×W1300×H1710
设备重量(kg)530
设备气压(Mpa)≥0.4
排风量要求(m³/min)15
设备电源AC220V 50/60HZ
设备总功率(kW)2.2
控制及
操作系统		控制方式工控机+运动控制卡
运行软件安达控制软件+Windows系统
编程方式示教/键鼠套
通讯端口SMEMA接头
