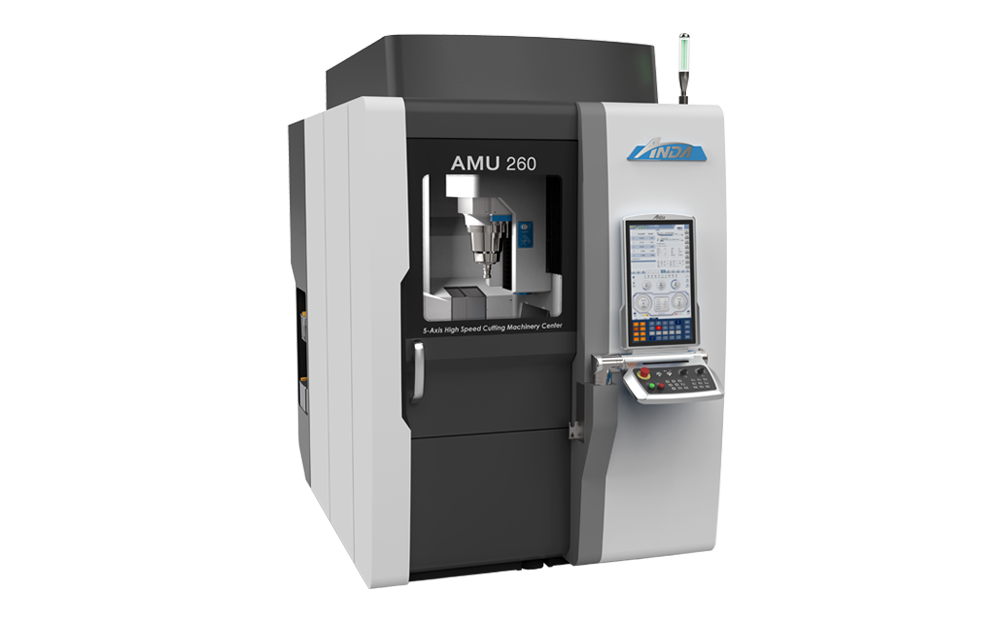

AMU260 立式5轴高速加工中心

产品特点:

高刚性，高响应高速度，高精度

AMU系列立式五轴高速加工中心，是现代制造业中的璀璨明星，以其高效率、智能化、物联网、紧凑型、高精度和高加速度六大卓越竞争力，为客户带来前所未有的加工体验。

- 23.8”多点触控控制面板

- Direct Drive直驱刀库

- 20000rpm高刚性主轴

- 高低档水冷高速电机

- Direct Drive直驱电机技术

- 三轴中空丝杆冷却系统

- 多功能智能立体仓库

技术规格:

机械规格
工作台尺寸	直径260 mm
X轴行程	400 mm
Y轴行程	500 mm
Z轴行程	380 mm
A轴行程	150°(-120°/+30°)
C轴行程	360°(连续)
主轴转速	20000 r.p.m.
主轴孔锥度	BBT30
快速进给(G00)	36 M/Min
切削进给(G01)	20 M/Min
标准加工尺寸	直径260 mmX高度290 mm
最大加工尺寸	直径380 mmX高度210 mm
工作台最大承重	50 kg
刀库容量	40把刀
XYZ轴定位精度 (ISO10791-4标准)	0.005 mm
AC轴定位精度 (ISO10791-4标准)	10”
XYZ轴重复定位精度 (ISO10791-4标准)	0.004 mm
AC轴重复定位精度 (ISO10791-4标准)	7”
加速度	1.2G
占地面积	1700 mm×2940 mm
机械重量	6500 Kg
标准配备
选购配备	■中央冷却系统 -主轴电机冷却 -主轴内循环冷却 -伺服电机冷却 -三轴中空丝杆冷却 -轴承座冷却 -A轴扭矩电机冷却 -C轴扭矩电机冷却 ■DDR 摇篮式双轴旋转工作台 ■机内视觉监控系统 ■23.8触控式LCD ■冷媒式热交换器 ■工作灯 ■三层式警示灯 ■接触式刀长自动量测系统 ■系统功能： -I.C.S.智能辅助系统 -H.S.C.高速高精功能 -RTCP 功能 ■自动换刀系统-40把刀 ■全密闭式外罩钣金 ■排屑过滤盒 ■集屑车 ■副水箱 ■精密过滤系统 ■水泵 ■50μ过滤袋 ■调整工具及工具箱 ■水平调整螺丝及垫块 ■机械保固一年 ■控制器保固二年
选购配件	■电主轴/30000r.p.m./HSK-A50 ■三轴光学尺/HEIDENHAIN分辨率0.010um ■视觉式刀具轮廓自动量测系统 ■排屑机 ■油水分离机 ■油雾回收机 ■自动门 ■零点快换虎钳 ■零点快换三爪夹头 ■零点快换筒夹 ■三联式零点快换虎钳
