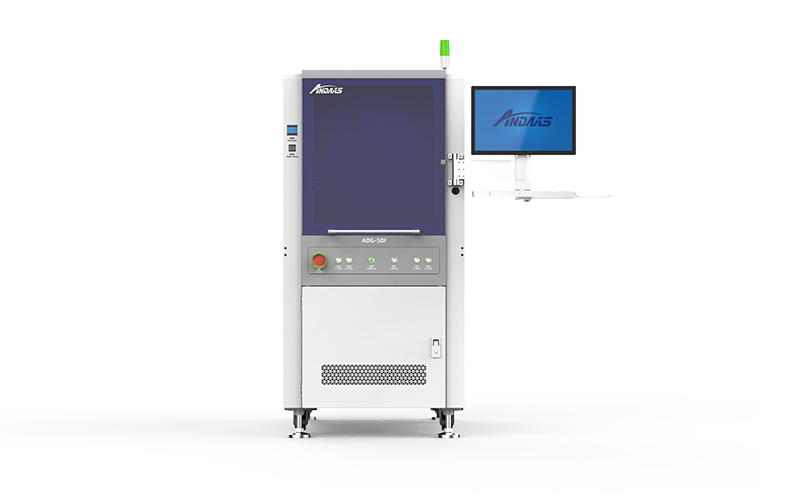

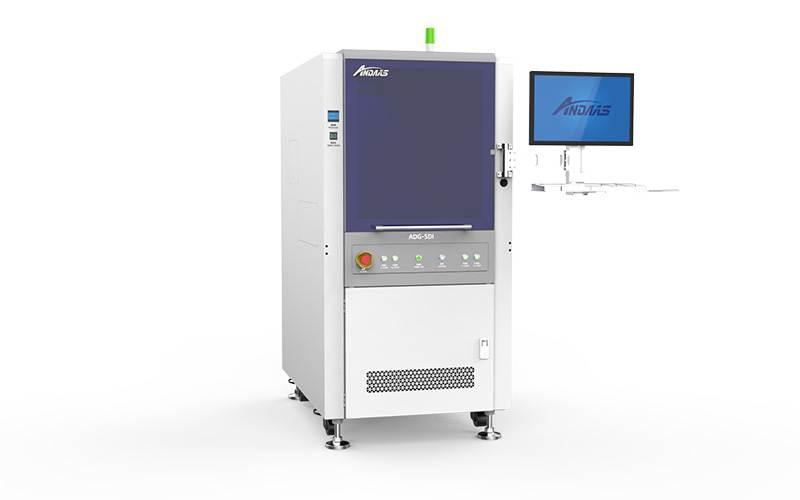

ADG-5DI 五轴高速点胶机

产品介绍: 模块化设计
面料:
型号: ADG-5DI
应用: 底部填充,表面贴装
咨询热线: 400-660-7690转1

应用范围:

底部填充

引脚包封

表面贴装

堆栈封装POP

围坝与填充

点红胶

FPC元器件补强


产品特点:

采用电脑控制,WINDOWS 操作系统,故障声光报警及菜单显示

CCD视觉定位系统

采用直线电机+运动控制卡

模块化设计,单平台、双平台、输送系统、胶路检测系统,可按需要组合

阀体自动恒温系统,确保涂料的流动性一致

可选配激光高度检测系统,工件变形后可自动校准Z轴高度

可选配精密测重系统,智能控制及检测点胶量,确保点胶的一致性


产品优势:
技术规格:
功能配置技术参数
外型尺寸L1166×W1200×H1600(mm)
控制方式工控机 + 运动控制板卡
点胶区域X1=200 X2=200 Y=200 (mm) 双 Y 平台
主轴数量5 轴
驱动方式直线电机(X、Y、A、U)/ 伺服电机(Z)
输送方式防静电皮带
调幅方式电动调幅,50-200 mm
输送速度步进电机,2-5m/min
最大移动速度1000mm/s
重复定位精度
±0.012mm
涂料容量30CC / 50CC
通讯端口SMEMA
编程模式可导入贴片机文件或在线视觉编程
设备电源220V 50/60HZ
设备气压≥ 0.65Mpa
总功率3KW 总重量
总重量500kg
设备报警菜单 + 声光报警
安全标准CE
胶阀选择可搭载:气动喷射阀、压电阀、螺杆阀等
扩展功能选择JET-8600 气动喷射阀
增压泵
UPS
稳压器
工业条码扫描仪
微量天平 (0.1mg)
激光测高 (SICK)
